INSTRUCCIONES DE INSTALACIÓN y MANEJO DEL VENTILADOR |
||
 |

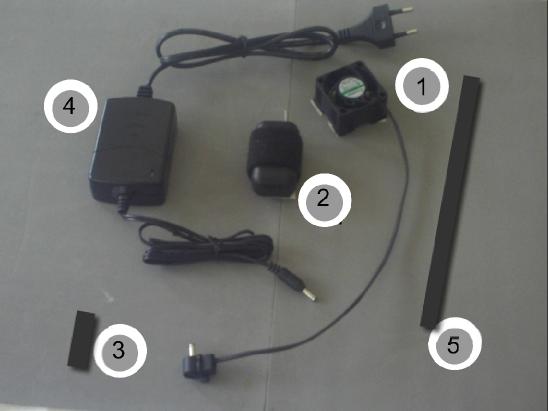

1. Ventilador con adhesivos velcro® para fijación en la rejilla frontal. (Versión alternativa con pivotes de latón).
2. Acumulador (incluye entrada plug-in de alimentación y Interruptor de palanca)
|
3. Tira velcro® para fijación a careta ( 5 x 3 mm). (Versión alternativa con pivotes de latón).
4. Cargador de acumulador (220 AC) 5. Tira velcro® de doble cara para fijación de seguridad del acumulador (23 x 2 mm) |
| INSTRUCCIONES DE INSTALACIÓN DEL VENTILADOR | ||
 |
 |

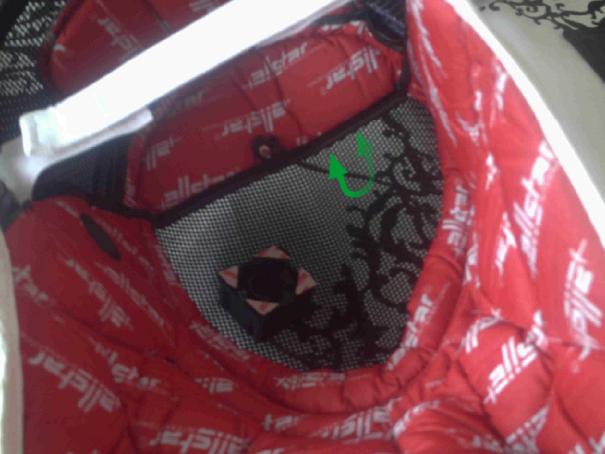

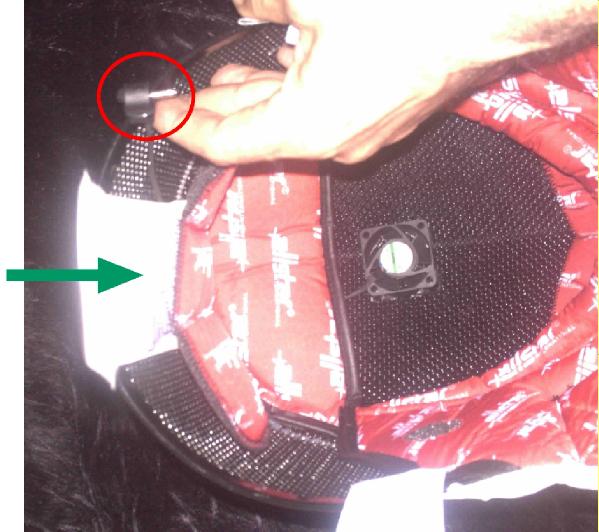

A. Introducir el cable de alimentación de ventilador desde el interior de la careta y pasarlo por la parte superior derecha, por el espacio entre la rejilla superior y la tela protectora interna de manera que el ventilador se quede en la parte superior interna de la careta y el conector esté disponible al lado de la fijación de seguridad. |
 |
 |
B. En el caso de usar fijadores de latón, encarar el ventilador de modo que los pivotes de latón queden orientados contra la los huecos de la rejilla y presionar el ventilador hasta que éstos atraviesen la rejilla. Separar y aplastar las puntas, que sobresalen por la cara exterior, contra la rejilla de la careta. |
 |
 |

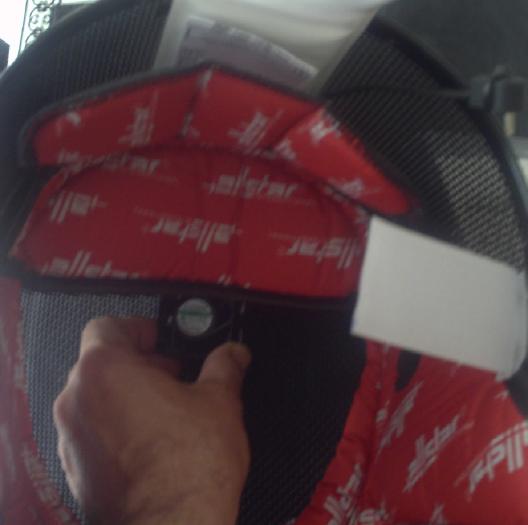

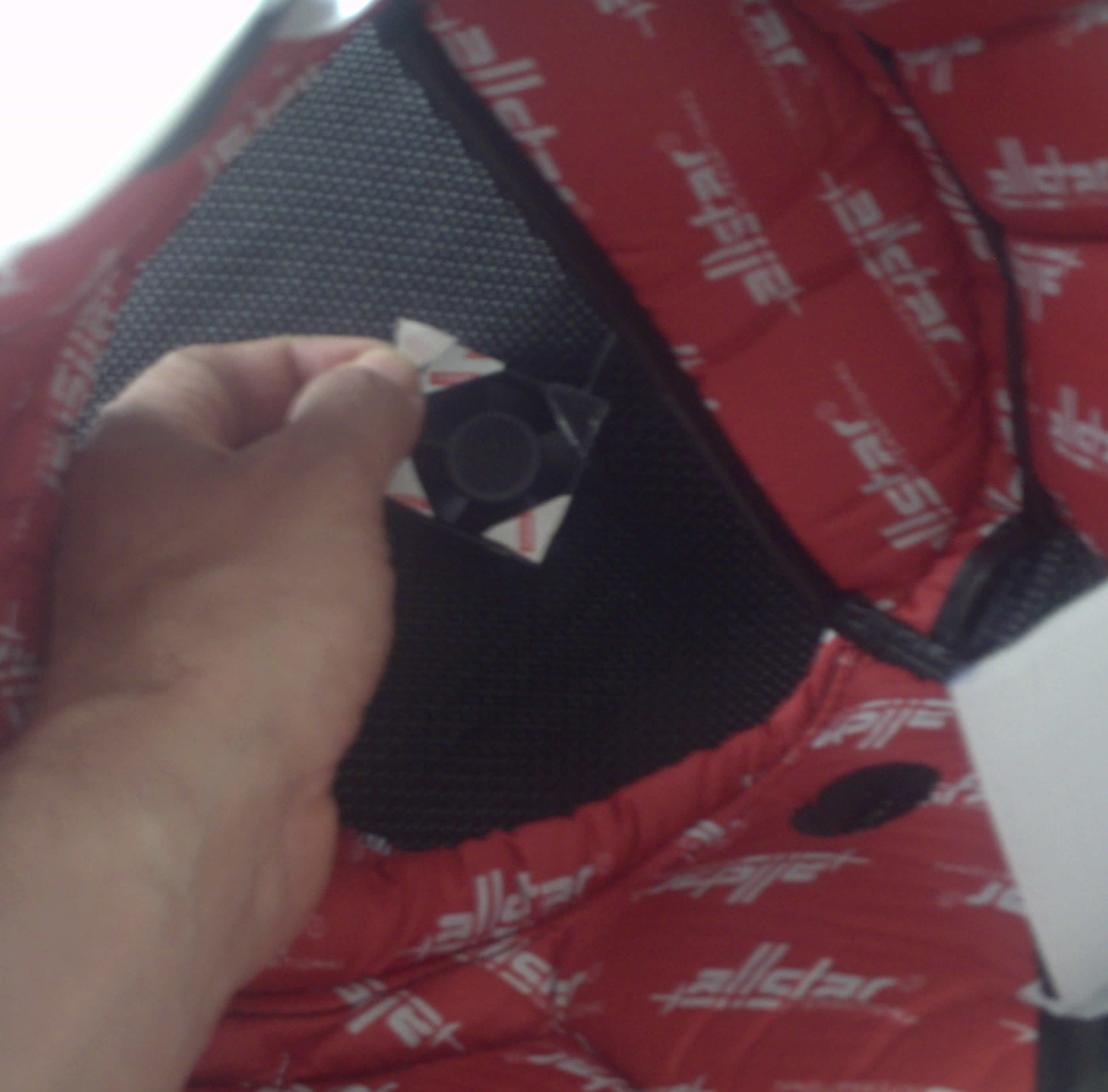

B bis. En el caso de usar adhesivos, liberar los papeles del los adhesivos y fijar el ventilador de forma centrada en la parte superior. Puede probar diferentes posiciones antes de fijarlo. Para una mayor resistencia es conveniente adherir las tiras velcro® a la rejilla por medio de un pegamento rápido (tipo loctite®). La unidad de ventilación quedará enganchada a las tiras velcro® de la rejilla y podrá ser liberada para tareas de limpieza y mantenimiento de la careta. |
 |
 |

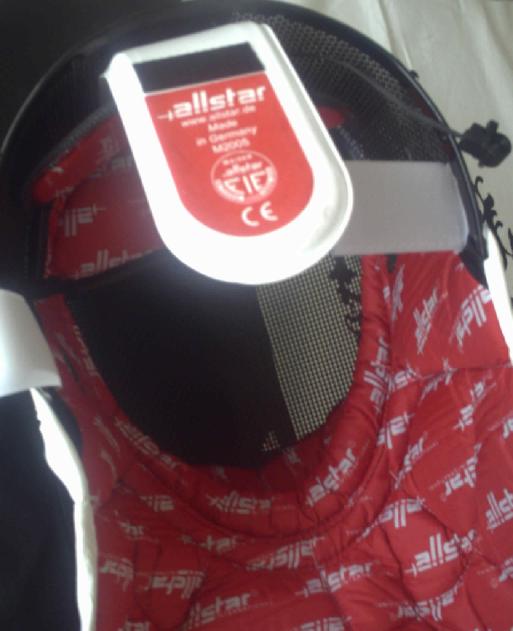

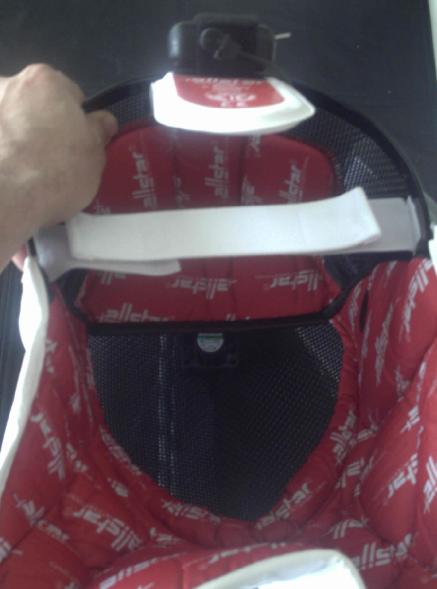

C. Liberar el papel protector del adhesivo velcro® del acumulador y colocarla en la parte superior externa de la fijación de seguridad de la careta. Por razones de comodidad en el acceso al interruptor es conveniente que el acumulador se acomode de modo que la palanca del conmutador quede orientada hacia el exterior. |
 |
 |

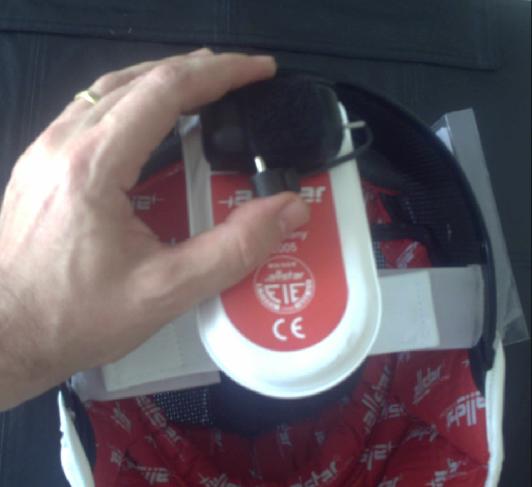

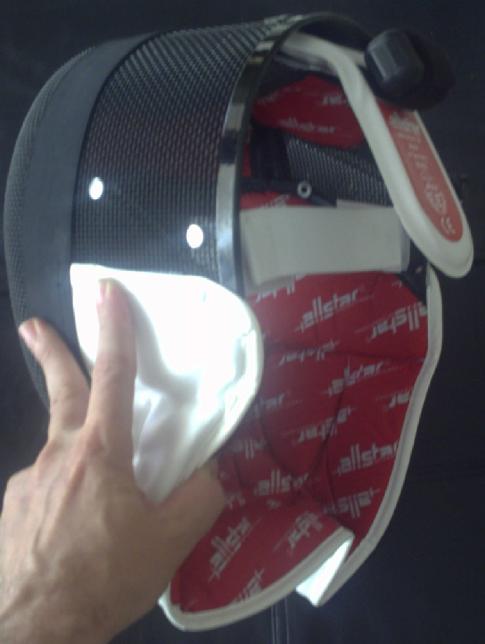

D. Enganchar el módulo de acumuladores al velcro® e insertar el conector de alimentación del ventilador en el mismo. E. Ceñir la tira velcro® de dos caras alrededor del acumulador y de la fijación de seguridad para conseguir una sujeción más sólida. |
| RECARGA DEL ACUMULADOR del VENTILADOR DE ESGRIMA: | ||
 |

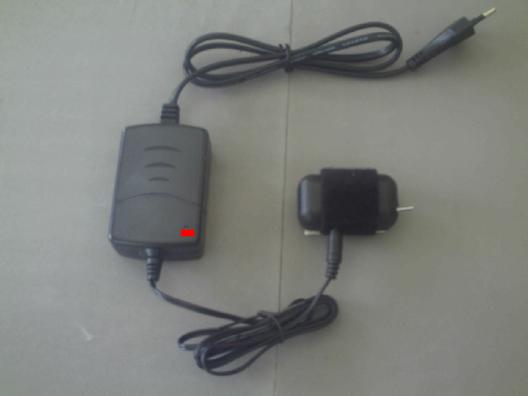

1. -Se inserta el conector del cargador a la entrada del acumulador utilizada para alimentar el ventilador. 2. IMPORTANTE: el interruptor debe estar en posición ON (palanca hacia abajo) y en el cargador debe encenderse la luz roja. Mientras esté la luz roja encendida el acumulador se estará cargando (1,5 horas aprox. ).
|
3. Cuando finalice la carga la luz pasará a ser de color verde. Entonces podemos desconectar y volver a utilizar el acumulador con el ventilador. 4. IMPORTANTE: ¡Desconecta el ventilador al acabar la jornada o te quedarás sin baterías mucho antes de lo esperado! |
