PRODUCTO

Sistema de Ventilación para Careta de Esgrima

Patent model nº 000200802333

Este elemento auxiliar se basa en una ventilador de tipo helicoidal plano (diseñado originalmente para los sistemas de refrigeración de los dispositivos electrónicos).

Silencioso y de mínimo peso y tamaño, éste dispositivo puede ir en la cara interior de la rejilla frontal de la careta.

Esta unidad de ventilación está alimentada a través de un cable desde un acumulador recargable de 3,6 V, protegido a su vez por una cubierta de PVC y fijado a la tira de seguridad trasera de la careta.

Fotos del ventilador leer más... ¿Porqúe puede ser interesante? leer más... Autorización RFEE leer más...

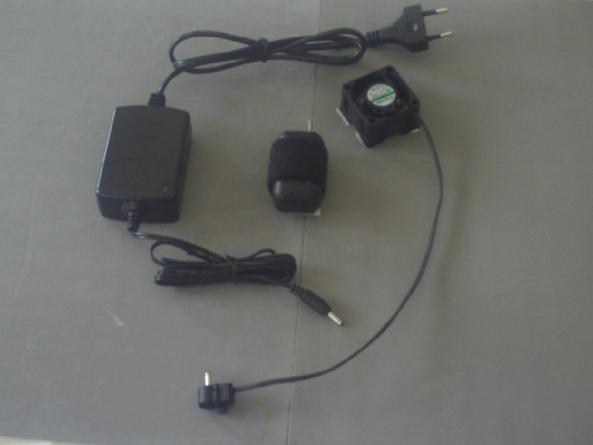

Set completo ventilador
Equipo de ventilación completo para careta de esgrima

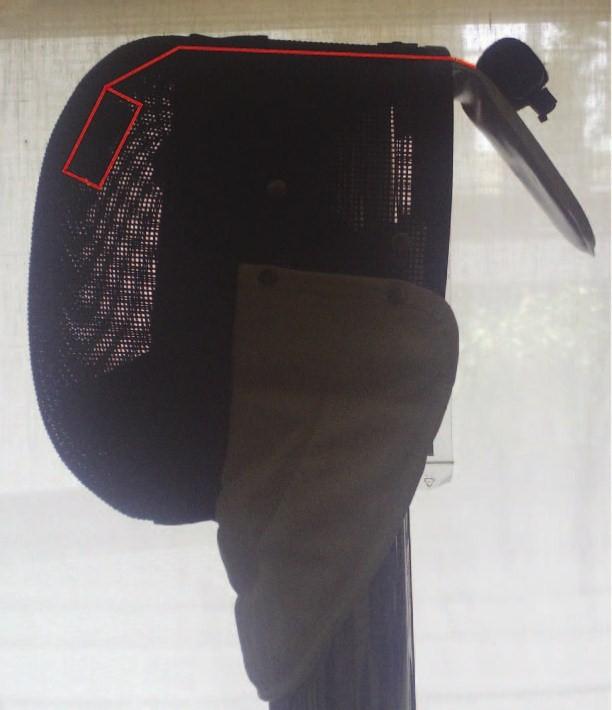

Perfil careta
Imagen esquemática que muestra la ubicación del ventilador en la parte interior- superior de la careta así como la conexión con el acumulador.

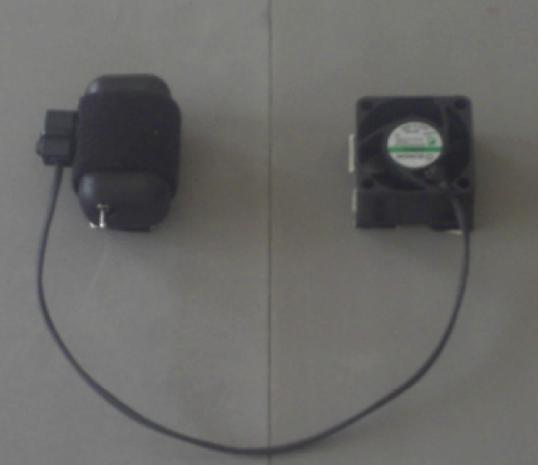

Ventilador y acumulador
Acumulador unido al ventilador a través de un cable por medio de un conector acodado.

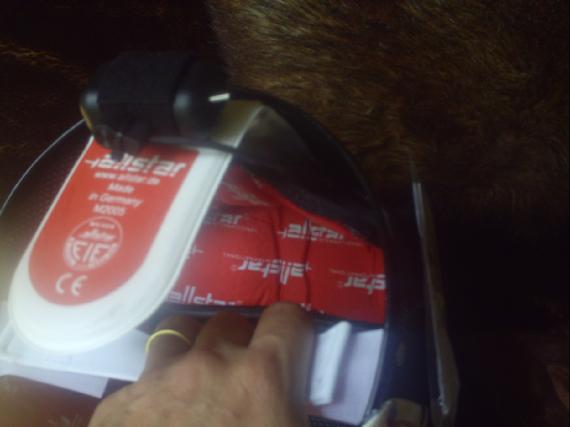

Paso de cable por careta

Detalle de como el cable atraviesa el hueco entre la rejilla superior y la tela protectora y llega al acumulador fijado a la tira de seguridad.

Cargando el acumulador
Acumulador en confi-guración de carga. Notar que el mismo conector hembra se utiliza para
conectar con el cargador.

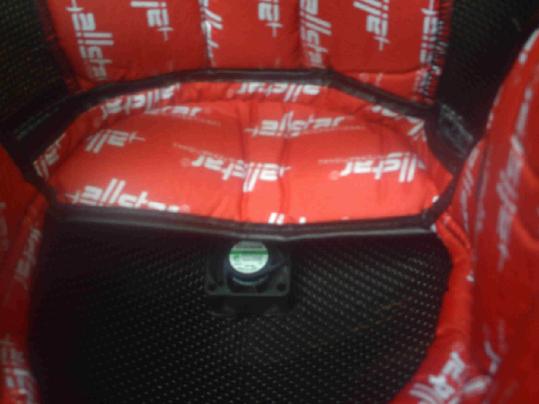

vista interior
Detalle del lugar donde se fija en la parte frontal interna de la careta.

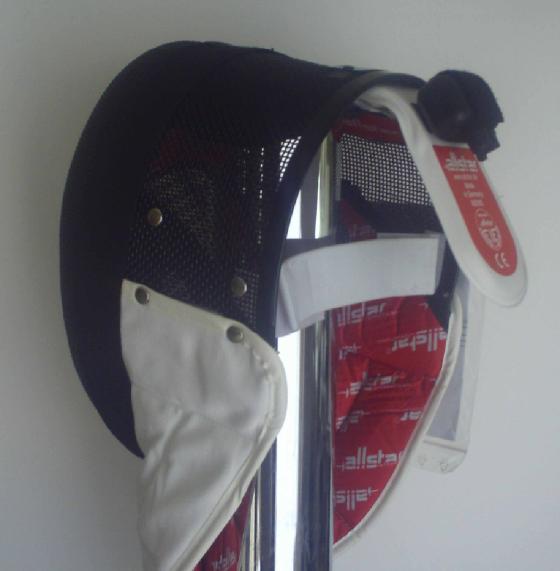

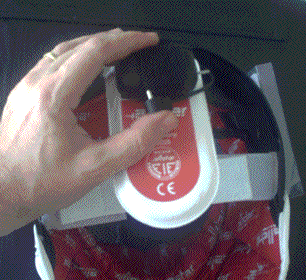

   Vista trasera mascara
Vista posterior del equipo de ventilación cuyo acumulador se encuentra fijado a la tira trasera de seguridad de la careta.


volver al principio

¿Porque puede ser interesante?

La configuración presentada tiene los siguientes puntos claves:

la mejora de la ventilación disminuye la fatiga del tirador así como mejora su resistencia. Este sistema de ventilación fuerza la renovación de aire de la careta de un modo eficiente.

la unidad de ventilación no interfiere con la fisiología facial del tirador. Su peso (30gr) y mínimo espacio (40x40x20mm) permiten alojarlo, con un sistema de fijación, a la cara frontal interna de la rejilla de la careta) .
fondo

extremadamente silencioso: basado en una tecnología de muy baja fricción de rotación (Sunon Maglev), diseñado originalmente para sistemas refrigeradores de sistemas de información portables, provee un nivel de ruido muy bajo ( 18 dBA), inferior a un susurro..



este dispositivo de refrigeración vale tanto para caretas normales de cualquier arma, así como las caretas de visor transparente.

• la duración de la carga del acumulador es de unas 14-15 horas, conseguido gracias al bajo consumo del dispositivo de ventilación (0,08 mA)

  • la tecnología Ni Mh de los acumuladores permite que puedan ser cargados de forma rápida (1,5 horas de tiempo de carga) para unos 700 ciclos de carga descarga; esto permite una vida efectiva de de 420 días. A tal efecto en el kit de ventilación para careta de esgrima también se suministra un cargador.



el paquete de acumuladores ha sido alojado en un protector plástico de reducidas dimensiones (55x35x25mm) y peso (40 gr). Un conector hembra y un interruptor miniatura han sido también alojados en un envoltorio plástico.

la unidad de acumuladores está pegada usando fijadores tipo Velcro a la tira de seguridad posterior de la careta. La posición de la unidad y su orientación puede ajustarse a las necesidades o regulaciones propias de la competición.

volver al principio



AUTORIZACIÓN DE LA RFEE

Madrid 1 de Febrero de 2009.

Estimado Sr. Arveras.

Habiendo examinado el prototipo del dispositivo auxiliar de esgrima VENTILADOR PARA CARETA DE ESGRIMA (Modelo de Utilidad concedido y publicado; nº U2008002333) Se acuerda conceder autorización para su uso en competiciones organizadas por la RFEE .

El presidente de la comisión SEMI (RFEE)

Fernando Díaz
